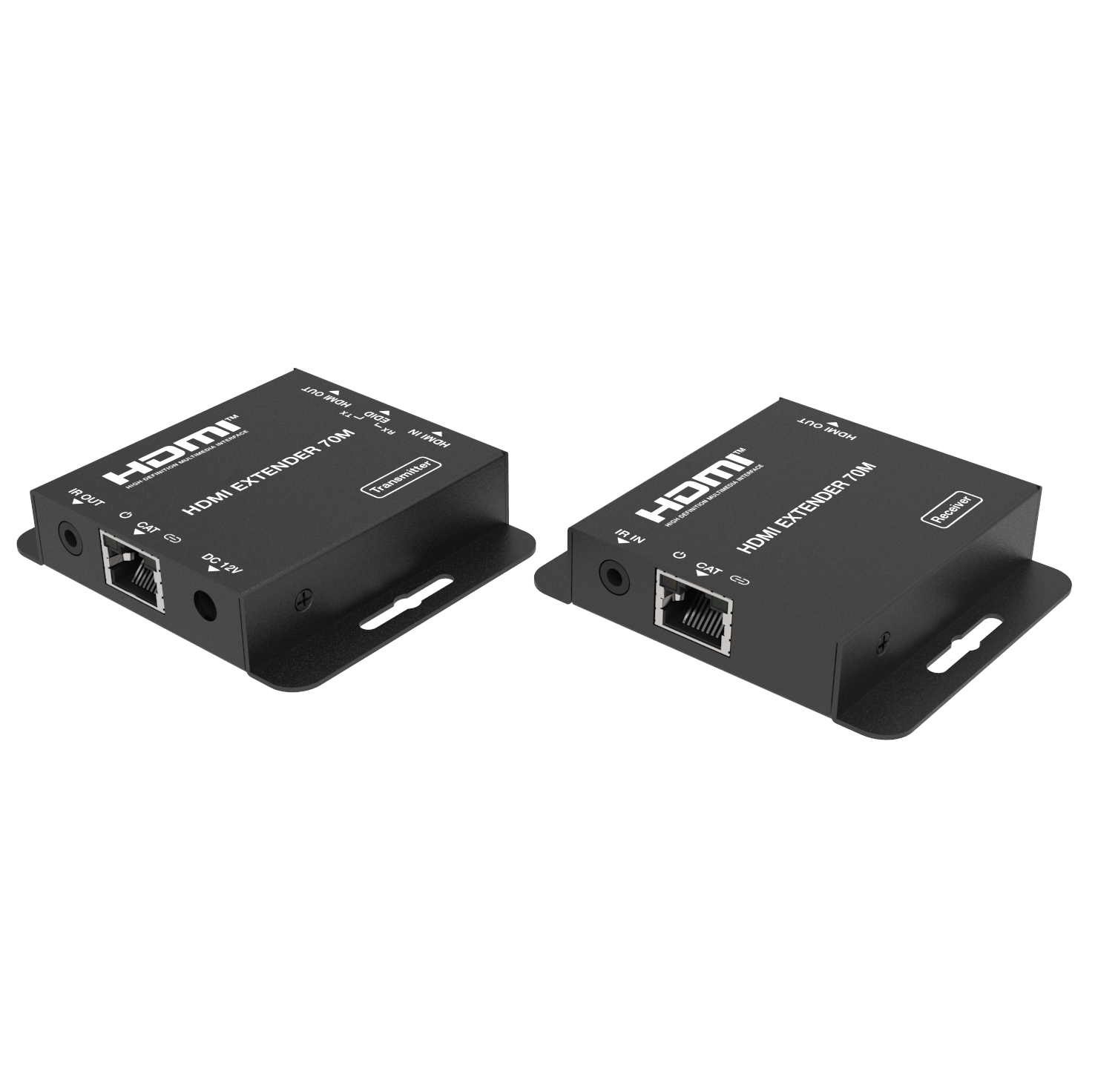

افزایش HDMI روی کابل شبکه تا ۷۰ متر مارک فرانت (FN-E270)

افزایش HDMI روی کابل شبکه تا ۷۰ متر مارک فرانت (FN-E270)

معرفی کوتاه: اکستندر HDMI فرانت مدل FN-E270 برای انتقال سیگنال HDMI از طریق یک کابل شبکه (Cat5e/Cat6) تا فاصلهٔ ۷۰ متر طراحی شده است. این دستگاه مناسب کاربردهای اداری، آموزشی، فروشگاهی و سیستم‌های نمایشگر از راه دور است که نیاز به اتصال تصویری پایدار بین منبع و نمایشگر در فاصله‌های متوسط دارند.

ویژگی‌های فنی کلیدی

• مدل: FN-E270 (فرستنده + گیرنده)
• فاصله انتقال: تا ۷۰ متر روی یک کابل شبکه استاندارد (Cat5e/Cat6)
• رزولوشن‌های پشتیبانی‌شده: تا 1080p@60Hz و رزولوشن‌های پایین‌تر، پشتیبانی از 3D و رنگ‌های عمیق در محدوده‌های استاندارد HDMI
• پورت‌ها: ورودی HDMI Type A (19-pin) در واحد فرستنده، خروجی HDMI Type A در واحد گیرنده؛ رابط شبکه RJ45
• سازگاری پروتکل‌ها: سازگار با HDCP و استانداردهای HDMI رایج (مشخصات دقیق بر اساس نسخه سخت‌افزاری دستگاه)
• نوع کابل پیشنهادی: Cat6 برای حداکثر پایداری؛ Cat5e نیز قابل استفاده است اما کیفیت سیگنال تحت تأثیر قرار خواهد گرفت

مشخصات فیزیکی و الکتریکی

• بدنه: شاسی فلزی مقاوم برای دفع اختلال و بهبود دفع حرارت
• رابط‌های فیزیکی: کانکتور‌های HDMI و RJ45 با کیفیت صنعتی
• دمای کاری: معمولاً ۰ تا ۴۰ درجه سانتی‌گراد (مطابق برگه مشخصات فنی دستگاه)
• رطوبت عملیاتی: ۰% تا ۹۰% بدون تراکم
• تغذیه: واحد فرستنده و گیرنده نیازمند منبع تغذیه DC (بررسی فهرست محتویات بسته‌بندی در هنگام خرید توصیه می‌شود)

سازگاری و موارد استفاده

• سازگار با منابع HDMI مانند پلیرهای بلوری، گیرنده‌های AV، کنسول‌های بازی و کامپیوترهای مجهز به خروجی HDMI
• قابل استفاده با نمایشگرها، پروژکتور و تلویزیون‌هایی که ورودی HDMI دارند
• کاربری‌های معمول: اتاق‌های کنفرانس، کلاس‌های هوشمند، فروشگاه‌ها، تابلوهای دیجیتال و نصب‌های صنعتی سبک
• در صورت نیاز به پیاده‌سازی‌های پیچیده‌تر (چندآوایی، ماتریکس یا سوئیچینگ‌ گسترده) توصیه می‌شود از راهکارهای متمرکز و تجهیزات اختصاصی استفاده شود

کیفیت ساخت و دوام

• شاسی فلزی و کانکتورهای با کیفیت جهت کاهش تداخل الکترومغناطیسی و افزایش عمر مفید
• طراحی مقاوم به نوسانات حرارتی و حفاظت مناسب برای نصب‌های محیطی سرپوشیده
• مناسب برای استفاده مداوم در شرایط کاری استاندارد؛ پیشنهاد می‌شود برای نصب‌های دائمی بررسی دوره‌ای اتصالات و کابل انجام شود

نکات نصب و راه‌اندازی

• استفاده از کابل شبکه کیفیت بالا (ترجیحاً Cat6 تک‌رشته یا Cat6 UTP/STP) برای کاهش تلفات سیگنال در فاصله‌های نزدیک به حد مجاز
• از مسیرهای دارای میدان‌های قوی الکتریکی (مثلاً کابل‌های برق فشار قوی) فاصله بگیرید تا از نویز و افت کیفیت جلوگیری شود
• در صورت عبور کابل از داخل دیوار یا مسیر طولانی، از کابل‌های Solid مناسب نصب دائم استفاده کنید و از کانکتورهای کیفی (RJ45 crimps) بهره ببرید
• ترتیب راه‌اندازی پیشنهادی: اتصال خروجی HDMI منبع به فرستنده → اتصال کابل شبکه بین فرستنده و گیرنده → اتصال خروجی HDMI گیرنده به نمایشگر → تأمین تغذیه واحدها → روشن کردن دستگاه‌ها و بررسی EDID/رزولوشن
• برای حصول اطمینان از عملکرد، قبل از نصب دائمی رزولوشن و هماهنگی EDID بین منبع و نمایشگر را در فاصله‌های مختلف آزمون کنید
• برای انتخاب کابل و لوازم نصب مناسب به راهنمایی بیشتر نیاز دارید، مطلب‌های آموزشی مرتبط در وبلاگ قابل مراجعه هستند

ملاحظات خرید و پشتیبانی

• قبل از خرید، لیست محتویات بسته‌بندی و مشخصات فنی دقیق را در صفحه محصول فروشگاه بررسی کنید؛ برای مشاهده موجودی و خرید می‌توانید به فروشگاه مراجعه نمایید
• در صورت نیاز به کابل مناسب برای این اکستندر، به دسته‌بندی کابل‌ها مراجعه کنید
• برای مشاهده سایر مبدل‌ها و اکستندرهای مشابه به دسته‌بندی مبدل‌ها سر بزنید
• اگر سوال فنی یا نیاز به راهنمایی نصب دارید، تیم پشتیبانی را از طریق صفحه تماس با ما در جریان بگذارید

سوالات متداول (FAQ)

سوال ۱: آیا FN-E270 توانایی انتقال تصاویر با رزولوشن 4K را دارد؟ پاسخ: این مدل برای رزولوشن‌های تا 1080p@60 طراحی شده است؛ پشتیبانی 4K به مشخصات نسخه سخت‌افزار بستگی دارد و در صورت نیاز به انتقال 4K باید از اکستندرهای مخصوص 4K استفاده شود.

سوال ۲: چه نوع کابل شبکه‌ای برای رسیدن به حداکثر ۷۰ متر پیشنهاد می‌شود؟ پاسخ: برای رسیدن به پایداری مطلوب در فواصل نزدیک به ۷۰ متر توصیه می‌شود از کابل Cat6 با کیفیت (ترجیحاً کابل Solid برای نصب دائمی) استفاده کنید؛ کابل‌های Cat5e ممکن است در بازهٔ ایده‌آل عملکرد قابل قبولی داشته باشند اما پایداری کمتری نسبت به Cat6 خواهند داشت.

سوال ۳: آیا لازم است هر دو واحد فرستنده و گیرنده تغذیه جداگانه داشته باشند؟ پاسخ: واحد فرستنده و گیرنده معمولاً به منبع تغذیه DC نیاز دارند؛ برخی بسته‌ها آداپتور همراه دارند و در برخی موارد باید آداپتور جداگانه تهیه شود؛ لطفاً قبل از نصب، فهرست محتویات بسته‌بندی را بررسی کنید و در صورت نیاز با پشتیبانی تماس بگیرید.
